燁立YLPS60高頻雷達液位計采用了高頻段的發射頻率，因而具有：
（1）波束角小，能量集中，具有強抗干擾能力，大大提高了測量精度和可靠性；
（2）天線尺寸小，便于安裝和加裝防塵罩等天線防護裝置；
（3）測量盲區小，對于小罐測量也會取得良好的效果；
（3）波長短，對顆粒物質的料位測量依有良好效果。

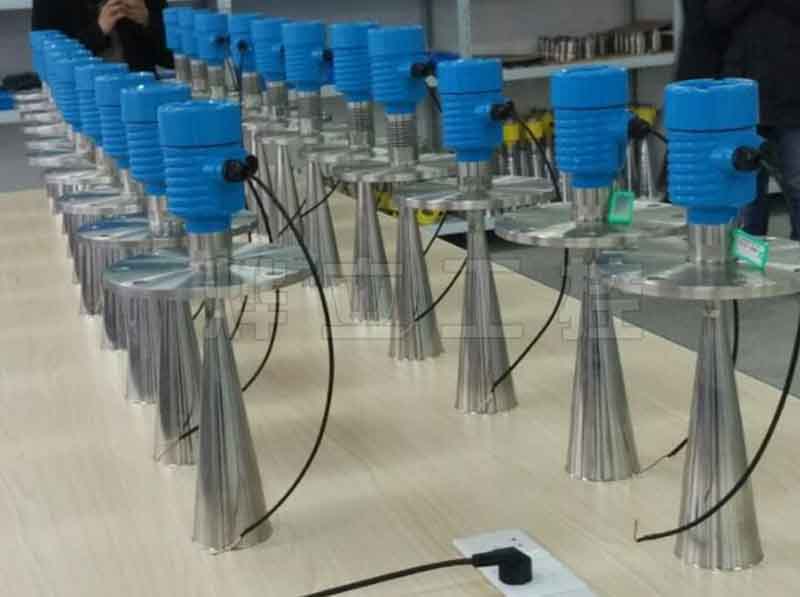

雷達液位計現場展示圖

注：杭州燁立科技有限公司是國內雷達液位計生產廠家，15年專注雷達液位計的研發生產，一直秉誠為客戶提供好產品和好的服務方案為宗旨，如果你對以上產品感興趣或者有疑問，雷達液位計價位請點擊聯系我們。燁立工控——你全程貼心的采購顧問。

雷達液位計技術參數
外殼鋁
外殼和外殼蓋之間的密封硅像膠
外殼視窗 10MM鋼化玻璃
供電電壓
兩線制標準型（18～28）VDC
本安型（21.6～26.4）V DC
功耗 max. 22.5mA
允許紋波
—<100Hz Uss<1V
—（100～100K）Hz Uss<10mV
電纜參數 電纜入口/插頭 1個M20x1.5電纜入口(電纜直徑5-9mm)
1個盲堵M20x1.5
彈簧接線端子用于導線橫截面2.5mm²
輸出參數 輸出信號 (4-20)mA / HART
分辨率 1.6μA
故障信號 電流輸出不變；20.5mA；22mA；3.9mA

Q：雷達液位計怎么安裝與調試？
說明：天線發射微波脈沖時，都有一定的發射角。從天線下緣到被測介質表面之間，由發射的微波波束所輻射的區域內，不得有障礙物。因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。在這種情況下，安裝時須進行“虛假回波學習”。另外須注意微波波束不得與加料料流相交。安裝儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使天線的發射方向與被測介質表面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。防爆型儀表的外殼采用壓鑄鋁。防爆型儀表可安裝在有防爆要求的場合，儀表必須接大地。

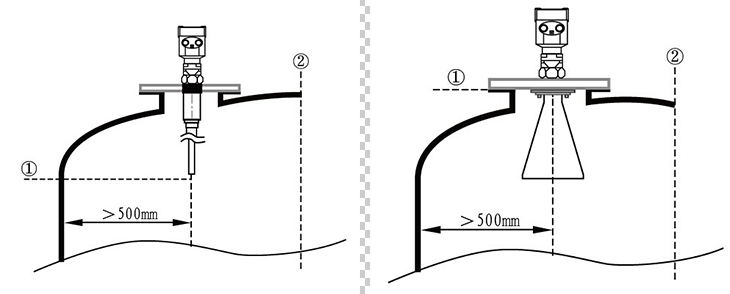

（1）雷達液位計的安裝位置的選擇

注：安裝時，注意儀表和容器壁至少保持500mm 的距離。1為基準面；2為容器中央或?qū)ΨQ(chēng)軸。

（2）雷達液位計常見安裝位置的正誤

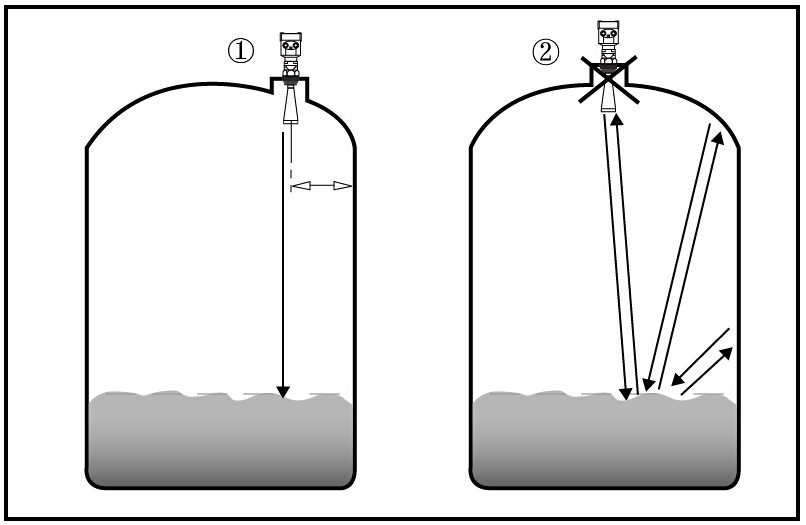

雷達液位計的正確安裝示意圖

注：1．正確；2．錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免。

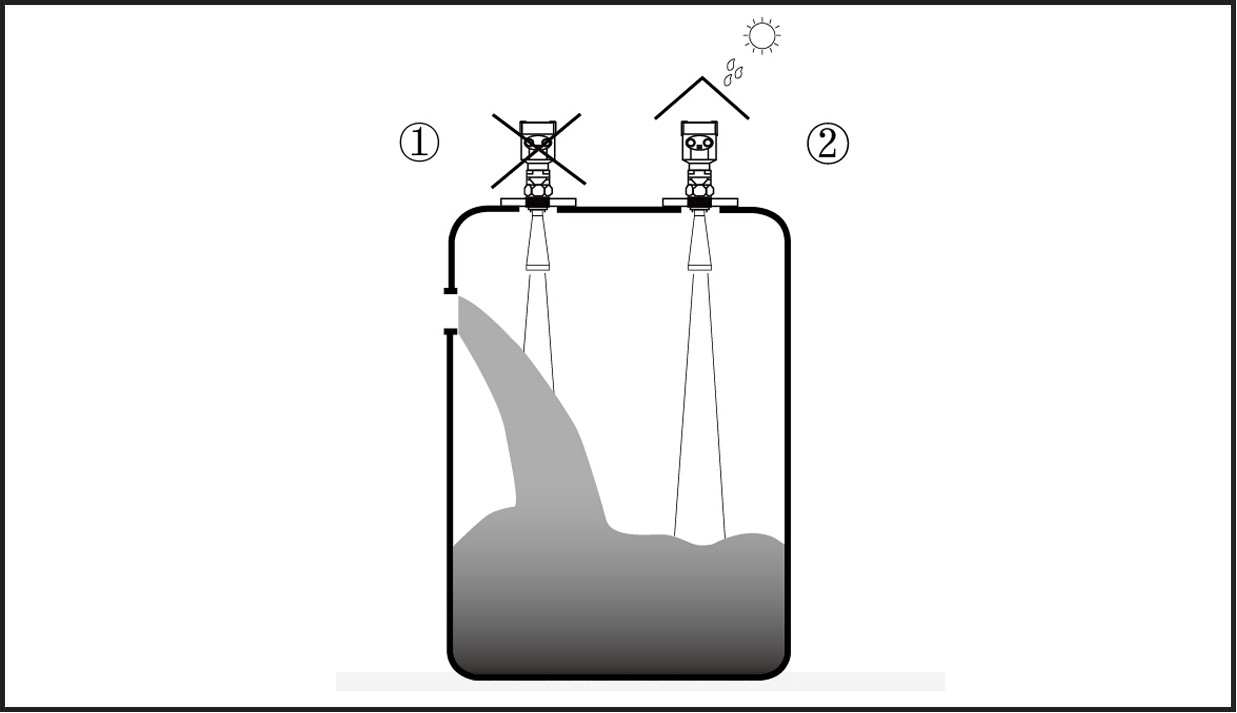

雷達物位計不能再進料口安裝

注：1 錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流；2 正確注意：室外安裝時應采取遮陽、防雨措施。
